公称直径DN用于管道元件的尺寸标识,由字母DN和无量纲的整数数字组成,数字后不带量纲,数值相当于mm,如DN100表示阀门的流道通径约为100mm。公称直径也称公称尺寸和公称通径。
阀门的流道通径(内径)与公称直径DN的数值并不完全相同。阀门的流道通径与阀门的公称压力PN及阀门的结构(如全径、缩径)有关,详见有关样本；阀门的公称直径DN仅是阀门的名义尺寸(直径),但又是阀门的基本参数。

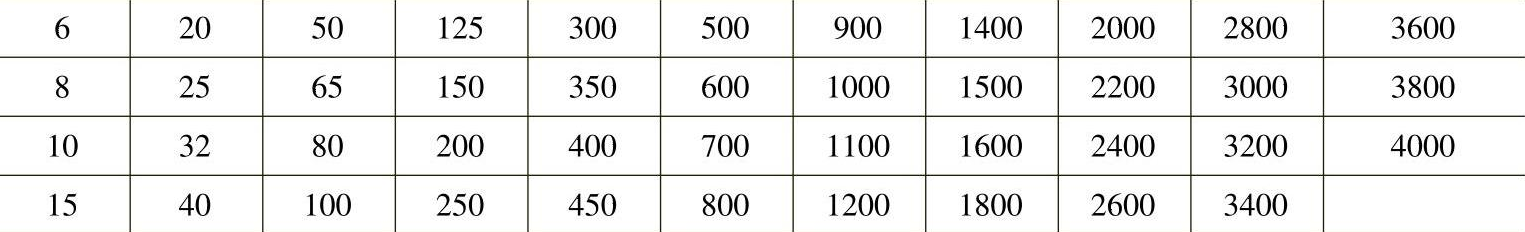

阀门常用的公称直径DN系列。
阀门常用的公称直径DN系列
ASME／API的CLASS系列中DN600以上阀门的公称直径,习惯采用150进级,如750、900、1050等,以此类推,因此与表2-3所列数值不同,用户应予注意。
表2-1所列的DN系列尺寸是常用系列,如果用户有需要可以插入或增加,如可以有DN3、DN90、DN1350或DN2500等。
我国采用的公称直径DN与ISO采用的SI制尺寸标识是相同的,但工业发达国家在管道系统中还经常采用英寸制来标识公称直径,如NPS3。NPS的含义即为英寸制的公称直径,NPS后跟无量纲数字,数值相当于in(英寸)。如NPS3,其流道通径约为3in,即76mm,圆整后相当于DN80。

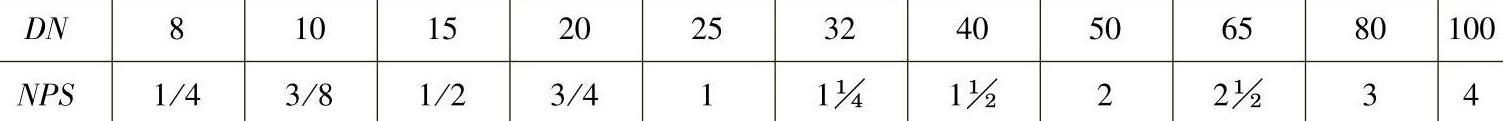

公称直径DN与NPS的对应关系。
公称直径DN与NPS的对应关系
注：公称直径大于或等于NPS4时,DN=25xNPS数值。
