泵吸式氨气气体检测系统

BT525-NH3氨气气体检测系统,采用泵吸式的采样测量仪表，用于监视、测量环境中或容器中的氨气气体。现场的测量仪表采用两级报警显示，可满足用户不同的使用要求,同时仪表通过三线制供电输出相应的信号到中控室或监控仪表上，供远程管理人员监控。仪表箱要求微负压力范围不超过-40Kpa、正压不超过80Kpa的环境中，环境温度范围在-30℃~+70℃，环境湿度要求无冷凝水的环境中。

水处理，污水处理，食品，化工，冶金等行业。

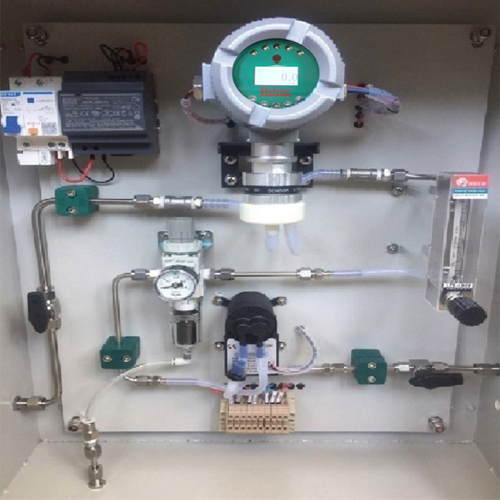

如图所示，被测气体从现场的气罐或管道中利用气体真空采样泵通过球阀开关、过滤器及转子流量计等输送到测量仪表的测量入口端。仪表将检测到的气体浓度值转换为相应的数值显示在LCD液晶屏上。报警仪的圆形显示盘上配备有上下两排报警灯，分别对应低报和高报值。当气体浓度达到低报值后，下排的报警灯将发光闪烁，提醒现场操作人员注意了，并要采取相关的技术安全措施。当气体浓度达到高报警值时，上排的报警灯开始发光闪烁，警告相关人员撤离现场并采取相关的保护措施。

采样方式：泵吸式连续测量
用户接口：磁性改锥或红外遥控器
传感器类型：电化学扩散式
反应时间：T90＜60s
显示方式：背光四位LCD
市值误差：≤±2%F.S
零点漂移：≤±2%F.S/6h
重复性：≤±2%F.S
防护等级：IP66
环境温度：-30℃~+70℃
环境湿度：0-95%RH，要求无冷凝水
电源：仪表箱220VAC，探头及采样泵24VDC
测量仪表：三线制24VDC
较大负压：≤-40KPa
较大正压：≤80KPa
箱体材质：碳钢喷塑
重量：25千克
安装方式：壁挂
外形尺寸：长*宽*深700*500*260（mm）
