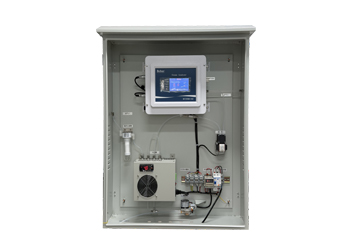

泵吸式臭氧尾气分析仪系统

Bebur公司BT525-O3系列臭氧尾气分析仪采用泵吸式的采样测量仪表系统，用于监视、测量环境中或容器(管道）中的臭氧气体。现场的测量仪表采用两级报警显示，为用户提供不同的使用要求，同时仪表通过输出4-20mA信号到中控室或监控仪表上，供远程管理人员监控。

●大气环境或管道负压条件下皆可使用

●泵吸式，反应速度快

●除湿、除水、过滤杂质

●流量、流速可调且稳定

●延长传感器的使用寿命

●准确，稳定，可靠

●坚固耐用

化工厂；发电厂；冶金、炼化；食品制备，饮品加工；生化医药；实验室；水处理厂等领域。

如图所示，被测气体从现场的气罐或管道中利用气体真空采样泵通过球阀开关、过滤器及转子流量计等输送到测量仪表的测量入口端。仪表将检测到的气体浓度值转换为相应的数值显示在LCD液晶屏上。报警仪的圆形显示盘上配备有上下两排报警灯，分别对应低报和高报值。当气体浓度达到低报值后，下排的报警灯将发光闪烁，提醒现场操作人员注意了，并要采取相关的技术安全措施。当气体浓度达到高报警值时，上排的报警灯开始发光闪烁，警告相关人员撤离现场并采取相关的保护措施。

采样方式：泵吸式

校准方式：红外遥控校准

传感器类型：电化学

反应时间：T90<60s（视气体种类而定）

显示方式：背光四位LCD

示值误差：≤±2%FS

零点漂移：≤±2%FS/6 h

重复性：≤±2%FS

采样流量：500ml/min

工作温度：-20℃-50℃

环境湿度：0—95%RH，要求无冷凝水

仪表箱：220VAC，10UA

测量仪表：三线制24VDC

采样泵：24VDC

气源连接接口：卡套Φ6或PE管Φ6

气体采样流量：要求500毫升/分钟

采样最大负压：≤-40Kpa

最大正压：≤80KPa

外形尺寸：长*宽*深 700*500*260（mm）

箱体材质：碳钢喷塑、不锈钢(可定制)

重量：25千克

安装方式：壁挂

工作机制：连续测量

防护等级：IP65
